 مقدمه و معرفی کلی

در دهه‌های اخیر، صنعت اکتشافات زیرزمینی با پیشرفت‌های شگرفی همراه بوده است. از فلزیاب‌های ساده اولیه که تنها قادر به تشخیص فلزات در عمق چند سانتی‌متر

بودند، تا دستگاه‌های امروزی که با استفاده از فناوری‌های پیچیده، قادر به اسکن سه‌بعدی زمین و شناسایی دقیق اهداف در اعماق قابل‌توجه هستند.

در این میان، TitanGER 1000 به عنوان یکی از پیشرفته‌ترین و بحث‌برانگیزترین دستگاه‌های موجود در بازار شناخته می‌شود.

این دستگاه که توسط شرکت آلمانی GER DETECT طراحی و عرضه شده است، با ترکیب ۵ سیستم جستجوی مجزا در یک دستگاه، ادعا می‌کند که می‌تواند تقریباً هر نوع

هدف زیرزمینی را از فلزات گرانبها گرفته تا حفره‌ها و غارهای طبیعی، با دقتی بی‌نظیر شناسایی کند. اما سوال اصلی اینجاست: آیا Titan GER 1000 واقعاً همان دستگاه

انقلابی است که شرکت سازنده معرفی می‌کند، یا صرفاً یک محصول بازاریابی با ادعاهای اغراق‌آمیز است؟

در این مقاله جامع و تخصصی که با رعایت کامل اصول سئو و بهینه‌سازی برای موتورهای جستجو نگاشته شده است، به بررسی همه‌جانبه این دستگاه پرداخته‌ایم. از

مشخصات فنی و سیستم‌های جستجو گرفته تا نقدهای واقعی کاربران و تحلیل علمی عملکرد آن. هدف ما ارائه تصویری شفاف و واقع‌گرایانه است تا شما عزیزان بتوانید با

آگاهی کامل، تصمیم به خرید یا عدم خرید این دستگاه بگیرید.

دستگاه ردیاب، نقطه زن و اسکنر آلمانی Titan GER 1000

 تاریخچه شرکت GER DETECT

شرکت GER DETECT یکی از شناخته‌شده‌ترین برندها در زمینه تولید دستگاه‌های کاوشگر و فلزیاب است که دفتر مرکزی آن در شهر کلن آلمان واقع شده است. این شرکت

از سال ۲۰۰۶ فعالیت خود را در زمینه طراحی و تولید دستگاه‌های پیشرفته اکتشافی آغاز کرد.

فلسفه و مأموریت شرکت

فلسفه اصلی GER DETECT، ارائه دستگاه‌هایی با قابلیت‌های چندمنظوره است که بتوانند نیازهای مختلف کاوشگران حرفه‌ای را در یک دستگاه واحد پاسخ دهند. آنها معتقدند

که کاوشگران نباید برای هر نوع جستجو، دستگاه جداگانه‌ای تهیه کنند و به همین دلیل محصولات خود را با سیستم‌های جستجوی متعدد طراحی می‌کنند.

محصولات اصلی شرکت

محصولات شاخص این شرکت عبارتند از:

• Titan GER 1000: پرچم‌دار محصولات با ۵ سیستم جستجو

• Titan GER 500: نسخه اقتصادی‌تر با ۳ سیستم جستجو

• Titan GER 2000: جدیدترین نسخه با قابلیت‌های پیشرفته‌تر

• Golden King: دستگاه تخصصی جستجوی طلا

• Deep Seeker: دستگاه مخصوص عمق‌یابی تا ۱۰۰ متر

چالش اعتبار “ساخت آلمان”

یکی از بحث‌های جدی پیرامون محصولات GER DETECT، ادعای “ساخت آلمان” است. تحقیقات میدانی و گزارش‌های کاربران نشان می‌دهد که قطعات اصلی این دستگاه‌ها در

ترکیه تولید و مونتاژ می‌شوند و تنها دفتر مرکزی و بخش تحقیق و توسعه شرکت در آلمان مستقر است. این موضوع از نظر حقوقی چالش‌برانگیز است و برخی کشورها از جمله

آمریکا، فروش این دستگاه‌ها را به دلیل ادعای ساخت آلمان ممنوع کرده‌اند.

با این حال، نمی‌توان انکار کرد که طراحی اولیه و مهندسی این دستگاه بر اساس استانداردهای آلمانی انجام شده و کیفیت ساخت آن نسبت به بسیاری از محصولات چینی

موجود در بازار، در سطح قابل‌قبولی قرار دارد.

 آناتومی و اجزای تشکیل‌دهنده دستگاه

برای درک بهتر عملکرد Titan GER 1000، لازم است ابتدا با اجزای مختلف آن آشنا شویم:

۱. واحد پردازشگر مرکزی (Control Box)

این بخش مغز متفکر دستگاه است که شامل پردازنده اصلی، حافظه، باتری و صفحه نمایش می‌باشد.

• ابعاد: ۲۳ × ۱۸ × ۵ سانتی‌متر

• وزن: ۵۵۰ گرم

• جنس بدنه: پلی‌کربنات مقاوم با پوشش ضدخش

• ضدآب بودن: تا عمق ۱ متر (فقط برای مدت کوتاه)

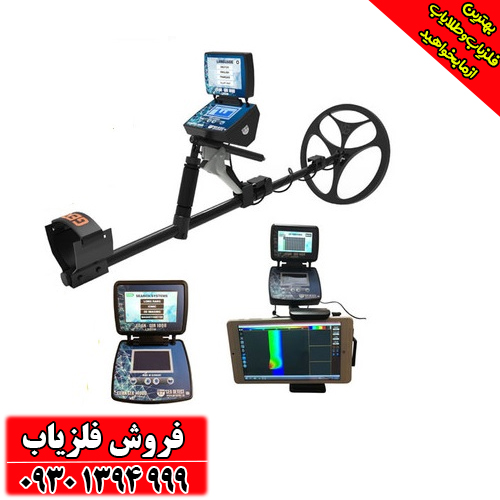

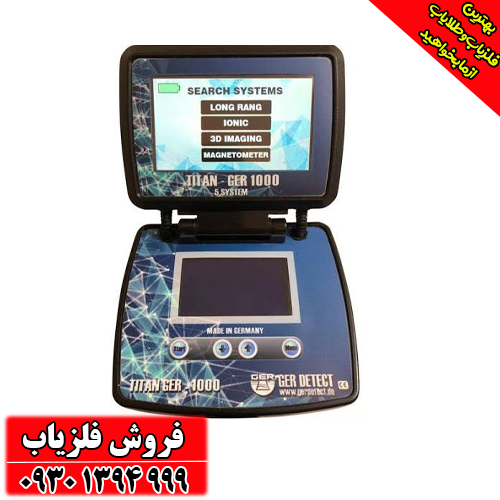

۲. صفحه نمایش لمسی رنگی

دستگاه دارای دو نوع صفحه‌نمایش است:

صفحه اصلی (برای سیستم‌های ۴ گانه اصلی):

• اندازه: ۹۸ × ۵۷ میلی‌متر

• رزولوشن: ۴۸۰ × ۲۷۰ پیکسل

• نوع: LCD لمسی خازنی

• قابلیت نمایش: جهت‌یابی، نوع فلز، عمق تقریبی، قدرت سیگنال

صفحه نمایش سیستم القای پالس:

• اندازه: ۶۴ × ۱۲۸ پیکسل

• نوع: گرافیکی (غیرلمسی)

• نمایش: قدرت سیگنال، سطح باتری، تنظیمات حساسیت

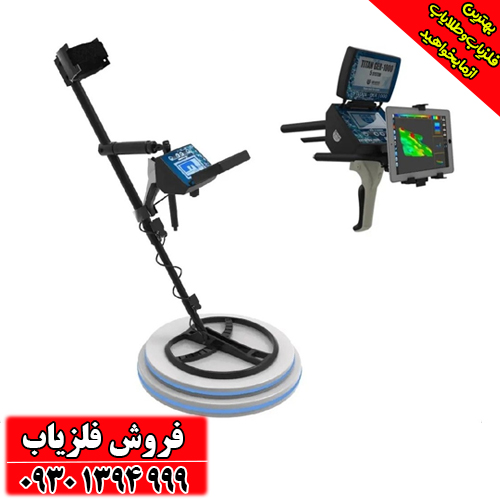

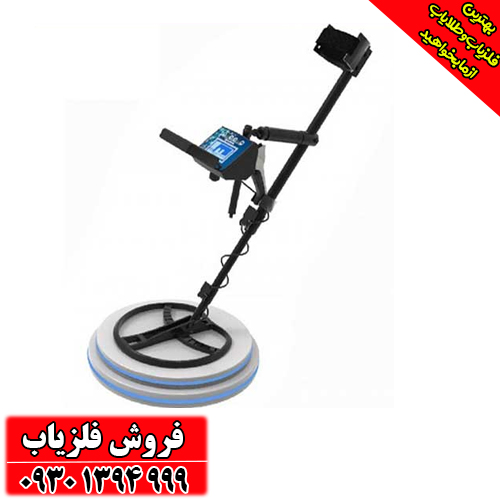

۳. کویل‌های جستجو

دستگاه با دو کویل مجزا عرضه می‌شود:

کویل بزرگ (۴۵ سانتی‌متر):

• کاربرد: جستجوی عمیق و برد بلند

• وزن: ۱.۲ کیلوگرم

• فرکانس کاری: ۱۲-۱۵ کیلوهرتز

کویل کوچک (۲۰ سانتی‌متر):

• کاربرد: دقت بالا برای اهداف کوچک

• وزن: ۶۰۰ گرم

• فرکانس کاری: ۱۸-۲۰ کیلوهرتز

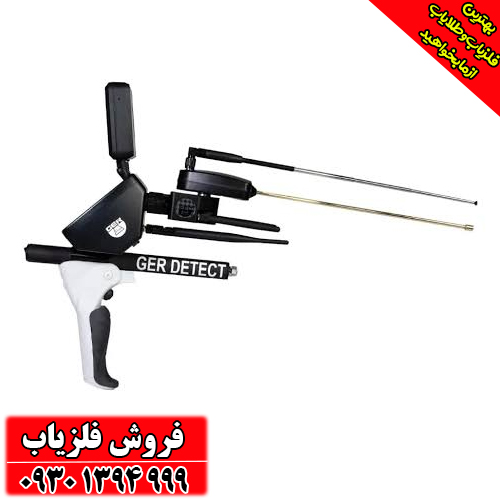

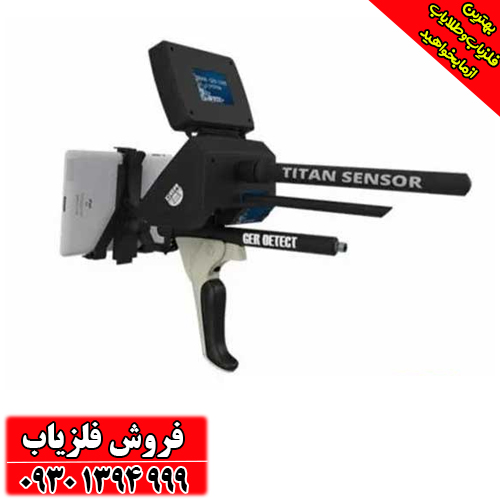

۴. آنتن‌های فرستنده و گیرنده

این آنتن‌ها که به صورت میله‌های تلسکوپی طراحی شده‌اند، برای سیستم‌های موقعیت‌یاب دوربرد و جستجوی یونی استفاده می‌شوند:

• طول قابل تنظیم: ۵۰ تا ۱۲۰ سانتی‌متر

• جنس: فولاد ضدزنگ با روکش کروم

• تعداد: ۲ عدد آنتن

۵. باتری و منبع تغذیه

• نوع: لیتیوم-یون ۵۴ وات

• ولتاژ: ۱۲ ولت

• زمان کارکرد: ۱۰-۱۸ ساعت (بسته به سیستم مورد استفاده)

• زمان شارژ: ۴-۶ ساعت

• قابلیت شارژ با پاوربانک: دارد

۶. هدفون تخصصی

• نوع: بی‌سیم با فناوری بلوتوث ۵.۰

• مقاومت: ۳۲ اهم

• قابلیت حذف نویز: دارد

• زمان کارکرد: ۲۰ ساعت

۷. لوازم جانبی همراه

• کیف حمل مقاوم و ضدضربه

• سه پایه مخصوص اسکن

• دفترچه راهنمای کامل

• کابل شارژر

• کارت حافظه ۳۲ گیگابایت برای ذخیره اسکن‌ها

• نرم‌افزار تحلیل داده برای کامپیوتر

دستگاه ردیاب، نقطه زن و اسکنر آلمانی Titan GER 1000

 سیستم‌های پنج‌گانه جستجو (بررسی موشکافانه)

مهم‌ترین ویژگی Titan GER 1000 که آن را از سایر دستگاه‌ها متمایز می‌کند، وجود ۵ سیستم جستجوی مجزا در یک دستگاه است. در ادامه به بررسی تخصصی هر یک

ازاین سیستم‌ها می‌پردازیم:

سیستم اول: موقعیت‌یاب دوربرد (Long-Range Locator – LRL)

اصول علمی و تئوری عملکرد

سیستم موقعیت‌یاب دوربرد بر اساس نظریه “آنتن‌های دریافت کننده میدان‌های مغناطیسی ضعیف” کار می‌کند. طبق ادعای شرکت سازنده، هر فلز با توجه به ترکیب

شیمیایی خود، میدان الکترومغناطیسی خاصی تولید می‌کند که حتی در فواصل دور نیز قابل تشخیص است. این سیستم با استفاده از دو آنتن فرستنده-گیرنده، این میدان‌ها را

شناسایی کرده و جهت تقریبی هدف را تعیین می‌کند.

نحوه عملکرد گام‌به‌گام:

۱. کاربر ابتدا نوع فلز یا سنگ قیمتی مورد نظر را در منوی دستگاه انتخاب می‌کند (طلا، نقره، مس، برنز، الماس، زمرد و …)

۲. دستگاه کالیبراسیون اولیه را با توجه به شرایط محیطی (دما، رطوبت، میدان مغناطیسی زمین) انجام می‌دهد

۳. کاربر با دستگاه به آرامی در منطقه مورد نظر حرکت می‌کند

۴. در صورت وجود هدف، دستگاه صدای هشدار پخش کرده و جهت را روی صفحه نمایش مشخص می‌کند

۵. با حرکت به سمت هدف، شدت سیگنال افزایش می‌یابد

ass=””>۶. پس از رسیدن به محدوده ۱۰ متری هدف، دستگاه به سیستم جستجوی نزدیک‌برد (القای پالس یا یونی) سوئیچ می‌کند

مشخصات فنی سیستم LRL:

• برد قابل تنظیم: ۵۰۰، ۱۰۰۰، ۱۵۰۰، ۲۰۰۰ و ۲۵۰۰ متر

• عمق تشخیص: تا ۴۵ متر

• دقت جهت‌یابی: ±۵ درجه

• زمان پاسخ‌دهی: ۳-۵ ثانیه

• فرکانس کاری: ۴.۵-۵.۵ کیلوهرتز

نقد علمی بر سیستم LRL:

از منظر فیزیک کلاسیک، تشخیص میدان مغناطیسی ضعیف یک فلز از فاصله چند کیلومتری، تقریباً غیرممکن است. میدان مغناطیسی ناشی از یک توده طلای ۱۰۰ کیلوگرمی

در فاصله ۱۰۰۰ متری، آنقدر ضعیف است که حتی حساس‌ترین دستگاه‌های مغناطیس‌سنج نیز قادر به تشخیص آن نیستند. با این حال، برخی محققان معتقدند که ترکیب

میدان مغناطیسی زمین با اکسیداسیون فلزات در طول زمان، می‌تواند میدان‌های یونی قابل تشخیصی ایجاد کند که این تئوری در سیستم دوم (یونی) نیز مورد استفاده قرار

گرفته است.

دستگاه ردیاب، نقطه زن و اسکنر آلمانی Titan GER 1000

سیستم دوم: جستجوی یونی (Ionic Detection System)

تئوری میدان‌های یونی

سیستم جستجوی یونی بر اساس یک نظریه نسبتاً جدید در زمینه ژئوفیزیک کار می‌کند. طبق این نظریه، فلزات مدفون در زمین با گذشت زمان و تحت تأثیر عوامل زیر،

میدان‌های یونی تولید می‌کنند:

۱. واکنش الکتروشیمیایی: فلز با آب‌های زیرزمینی و مواد معدنی واکنش داده و یون‌های فلزی تولید می‌کند

۲. میدان مغناطیسی زمین: حرکت یون‌ها در میدان مغناطیسی زمین، جریان‌های الکتریکی میکروسکوپی ایجاد می‌کند

۳. اکسیداسیون: واکنش فلز با اکسیژن خاک، میدان الکتریکی موضعی تولید می‌کند

۴. تفاوت دما: اختلاف دمای فلز و خاک اطراف، جریان‌های همرفتی ایجاد می‌کند

این میدان‌های یونی که به صورت قائم از سطح زمین به سمت بالا حرکت می‌کنند، می‌توانند توسط آنتن‌های حساس دستگاه شناسایی شوند.

نحوه عملکرد سیستم یونی:

۱. کاربر سیستم یونی را از منوی اصلی انتخاب می‌کند

۲. دو آنتن میله‌ای را به صورت عمودی در زمین فرو می‌کند (یا روی زمین قرار می‌دهد)

۳. دستگاه شروع به اسکن میدان‌های یونی در محدوده ۱۰۰ متری می‌کند

۴. در صورت شناسایی میدان یونی، دستگاه جهت و فاصله تقریبی را نمایش می‌دهد

۵. کاربر با حرکت در جهت مشخص شده، به محدوده ۱×۱ متری هدف هدایت می‌شود

مشخصات فنی:

• برد تشخیص: تا ۱۰۰ متر

• دقت مکانی: محدوده ۱×۱ متر

• زمان اسکن: ۲-۵ دقیقه

• تحت تأثیر: رطوبت خاک، دما، ترکیب شیمیایی خاک

محدودیت‌ها و چالش‌ها:

سیستم یونی به شدت تحت تأثیر شرایط محیطی قرار می‌گیرد. بارندگی، تغییرات دمایی ناگهانی، حضور فلزات سطحی و حتی فعالیت‌های کشاورزی می‌توانند نتایج را مختل

کنند. همچنین، حضور آب‌های زیرزمینی شور یا خاک‌های با املاح بالا، سیگنال‌های کاذب زیادی تولید می‌کنند.

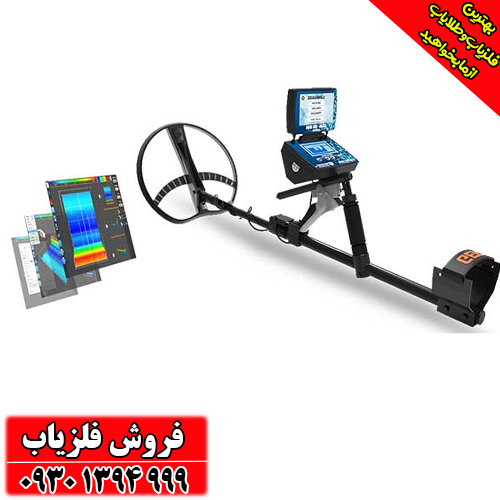

سیستم سوم: تصویربرداری سه‌بعدی (3D Ground Scanner)

فناوری GPR (Ground Penetrating Radar)

سیستم تصویربرداری سه‌بعدی Titan GER 1000 بر اساس فناوری رادار نفوذی به زمین (GPR) کار می‌کند. این فناوری که در اصل برای کاربردهای نظامی و زمین‌شناسی

توسعه یافته، از امواج رادیویی با فرکانس بالا برای نفوذ به لایه‌های زمین و شناسایی تغییرات در ساختار زیرسطحی استفاده می‌کند.

اصول عملکرد:

۱. دستگاه امواج الکترومغناطیسی با فرکانس ۱۰۰-۴۰۰ مگاهرتز را به داخل زمین ارسال می‌کند

۲. این امواج در مواجهه با سطوحی که دارای ضریب دی‌الکتریک متفاوت هستند (مانند فلز، حفره، آب، سنگ)، منعکس می‌شوند

۳. آنتن گیرنده، امواج منعکس شده را دریافت کرده و زمان بازگشت آنها را اندازه‌گیری می‌کند

۴. با ترکیب صدها یا هزاران پروفایل اسکن در یک شبکه منظم، تصویر سه‌بعدی از زیرسطح تولید می‌شود

قابلیت‌های ویژه تصویربرداری:

• دید ۳۶۰ درجه: کاربر می‌تواند تصویر را از هر زاویه‌ای مشاهده کند

• نمایش عمق دقیق: عمق هدف به صورت سانتی‌متر و با دقت ±۵٪ نشان داده می‌شود

• تشخیص حفره‌ها: با تحلیل الگوهای بازتاب، حفره‌های خالی و پر از آب تشخیص داده می‌شوند

• تفکیک فلزات: با تحلیل شدت بازتاب، نوع فلز (طلا، نقره، آهن و …) تخمین زده می‌شود

• ذخیره و خروجی: قابلیت ذخیره اسکن‌ها در کارت حافظه و خروجی به نرم‌افزار کامپیوتر

مشخصات فنی:

• عمق اسکن: تا ۴۵ متر (بسته به نوع خاک)

• رزولوشن افقی: ۵ سانتی‌متر (در عمق ۱ متری)

• رزولوشن عمودی: ۱۰ سانتی‌متر

• حداکثر ابعاد اسکن: ۵۰×۵۰ متر

• زمان اسکن برای یک پروفایل: ۲۰-۳۰ ثانیه

• نیاز به سه‌پایه ثابت: دارد

چالش‌های سیستم GPR:

۱. تضعیف سیگنال در خاک‌های رسانا: خاک‌های مرطوب و شور، امواج رادار را جذب کرده و عمق نفوذ را کاهش می‌دهند

۲. نویز سطحی: حضور اشیاء در سطح زمین (سنگ‌ها، ریشه درختان) باعث ایجاد سیگنال‌های کاذب می‌شود

۳. پیچیدگی تحلیل: تفسیر تصاویر GPR نیاز به تخصص و تجربه دارد و ممکن است اهداف غیرفلزی با فلزات اشتباه گرفته شوند

۴. وزن و حجم: برای اسکن‌های گسترده، دستگاه سنگین و حمل آن دشوار است.

دستگاه ردیاب، نقطه زن و اسکنر آلمانی Titan GER 1000

سیستم چهارم: مغناطیس‌سنج (Magnetometer System)

اصول مغناطیس‌سنجی

سیستم مغناطیس‌سنج بر اساس اندازه‌گیری تغییرات میدان مغناطیسی زمین ناشی از حضور فلزات فرومغناطیسی (آهن، نیکل، کبالت) کار می‌کند. این سیستم از یک حسگر

دقیق (مگنتومتر) برای اندازه‌گیری قدرت میدان مغناطیسی در نقاط مختلف استفاده می‌کند.

نحوه عملکرد:

۱. دستگاه ابتدا میدان مغناطیسی زمینه (Background) را اندازه‌گیری کرده و به عنوان مرجع ذخیره می‌کند

۲. کاربر با دستگاه در منطقه مورد نظر حرکت می‌کند

۳. در صورت وجود فلزات مغناطیسی، دستگاه اختلاف میدان را تشخیص داده و هشدار می‌دهد

۴. با نقشه‌برداری از نقاط مختلف، می‌توان محدوده دقیق هدف را مشخص کرد

کاربردهای تخصصی:

• یافتن گنجینه‌های آهنی: بسیاری از گنجینه‌های قدیمی در ظروف آهنی دفن شده‌اند

• تشخیص تدفین‌های باستانی: تغییرات میدان مغناطیسی ناشی از حفاری‌های باستانی

• اکتشاف معادن آهن: شناسایی توده‌های معدنی در اعماق کم

• باستان‌شناسی: نقشه‌برداری از سازه‌های مدفون

مشخصات فنی:

• نوع حسگر: Fluxgate با دقت بالا

• حساسیت: ۰.۱ نانوتسلا

• محدوده اندازه‌گیری: ±۱۰۰,۰۰۰ نانوتسلا

• نرخ نمونه‌برداری: ۱۰ هرتز

• عمق تشخیص: تا ۴۵ متر برای اهداف بزرگ

محدودیت‌ها:

• فقط فلزات مغناطیسی: این سیستم فلزات غیرمغناطیسی مانند طلا، نقره و مس را تشخیص نمی‌دهد

• نویز محیطی: خطوط برق، تلفن‌های همراه، خودروها و حتی طوفان‌های خورشیدی می‌توانند نتایج را مختل کنند

• نیاز به کالیبراسیون مداوم: به دلیل تغییرات طبیعی میدان مغناطیسی زمین

سیستم پنجم: القای پالس (Pulse Induction – PI)

سیستم القای پالس (PI) یکی از پیشرفته‌ترین و موثرترین فناوری‌های تشخیص فلز است که به ویژه برای یافتن طلا در خاک‌های معدنی بسیار کارآمد است. برخلاف

سیستم‌های VLF (فرکانس بسیار پایین) که تحت تأثیر کانی‌های خاک قرار می‌گیرند، سیستم PI می‌تواند به راحتی در خاک‌های شور، آهنی و معدنی کار کند.

اصول عملکرد PI:

 یک پالس الکتریکی قوی به کویل فرستنده اعمال می‌شود

۲. این پالس یک میدان مغناطیسی قوی و لحظه‌ای در اطراف کویل ایجاد می‌کند

۳. پس از قطع پالس، میدان مغناطیسی به سرعت فروکش می‌کند

۴. در این لحظه، هر فلز موجود در محدوده کویل، یک میدان مغناطیسی ثانویه (جریان گردابی) تولید می‌کند

۵. کویل گیرنده این میدان ثانویه را تشخیص داده و زمان فروکش آن را اندازه‌گیری می‌کند

۶. هر فلز زمان فروکش متفاوتی دارد که امکان تشخیص نوع فلز را فراهم می‌کند

مزایای سیستم PI نسبت به VLF:

• نفوذ به عمق بیشتر: تا ۳۰-۵۰٪ عمیق‌تر از سیستم‌های VLF

• مقاومت در برابر کانی‌های خاک: بدون کاهش عملکرد در خاک‌های معدنی

• تشخیص طلای ریز: حساسیت بالا به قطعات کوچک طلا

• پایداری: کمتر تحت تأثیر تغییرات دما و رطوبت قرار می‌گیرد

مشخصات فنی سیستم PI در Titan GER 1000:

• فرکانس کاری: ۳۵۰ هرتز

• سرعت پردازنده: ۲۰ مگاهرتز (در مقایسه با ۸ مگاهرتز در سیستم‌های معمولی)

• ولتاژ پالس: ۴۵۰ ولت (ایجاد میدان مغناطیسی قوی)

• طول پالس: قابل تنظیم از ۵۰ تا ۴۰۰ میکروثانیه

• حساسیت: قابل تنظیم در ۲۰ سطح

• زمین‌زدایی: خودکار با قابلیت دستی

• عمق تشخیص: تا ۴۵ متر (برای اهداف بزرگ)

کالیبراسیون خودکار زمین (Auto-Ground Balance):

یکی از ویژگی‌های برجسته سیستم PI، کالیبراسیون خودکار زمین است. این قابلیت به دستگاه اجازه می‌دهد تا به صورت خودکار با شرایط خاک (رطوبت، شوری، ترکیب

معدنی) تطبیق پیدا کند. کاربر فقط با فشردن یک دکمه، دستگاه را روی زمین کالیبره می‌کند و سپس می‌تواند بدون نگرانی از سیگنال‌های کاذب، جستجو را آغاز کند.

مشخصات فنی کامل و دقیق

در این بخش، تمام مشخصات فنی ردیاب و شعاع زن Titan GER 1000 را به صورت جدول‌بندی شده و کامل ارائه می‌دهیم:

مشخصات عمومی:

صفحه نمایش:

سیستم‌های جستجو:

باتری و تغذیه:

کویل‌ها:

گواهینامه‌ها و استانداردها:

• ISO 9001:2015 (مدیریت کیفیت)

• CE (استانداردهای ایمنی اروپا)

• RoHS (محدودیت مواد خطرناک)

• IP54 (مقاومت در برابر گرد و غبار و پاشش آب)

دستگاه ردیاب، نقطه زن و اسکنر آلمانی Titan GER 1000

 نحوه کار با دستگاه (راهنمای گام‌به‌گام)

مرحله اول: آماده‌سازی اولیه

۱. شارژ باتری: ابتدا باتری را به طور کامل شارژ کنید (۴-۶ ساعت)

۲. نصب کویل: کویل مناسب را به واحد اصلی متصل کنید (برای جستجوی عمومی از کویل ۴۵ سانتی‌متر استفاده کنید)

۳. نصب آنتن‌ها: برای سیستم‌های دوربرد، آنتن‌های تلسکوپی را نصب کنید

۴. بررسی اتصالات: مطمئن شوید همه اتصالات به درستی انجام شده است

مرحله دوم: انتخاب سیستم جستجو

بر اساس نوع جستجو و شرایط محیطی، یکی از ۵ سیستم را انتخاب کنید:

مرحله سوم: کالیبراسیون

۱. دستگاه را روشن کرده و منتظر بوت شدن کامل باشید (حدود ۳۰ ثانیه)

۲. سیستم مورد نظر را انتخاب کنید

۳. دکمه کالیبراسیون را فشار دهید

۴. دستگاه را به صورت عمودی روی زمین قرار دهید

۵. منتظر بمانید تا پیام “کالیبراسیون کامل” نمایش داده شود

۶. در سیستم PI، کالیبراسیون خودکار انجام می‌شود

مرحله چهارم: جستجو و اسکن

برای سیستم‌های دوربرد (LRL و یونی):

۱. دستگاه را به صورت افقی نگه داشته و به آرامی بچرخانید

۲. در صورت تشخیص هدف، دستگاه صدای هشدار پخش می‌کند

۳. جهت هدف را روی صفحه مشاهده کرده و به سمت آن حرکت کنید

۴. هر ۱۰۰ متر یک بار، دستگاه را دوباره کالیبره کنید

برای سیستم تصویربرداری سه‌بعدی:

۱. دستگاه را روی سه‌پایه نصب کنید

۲. ابعاد منطقه اسکن را تعیین کنید

۳. اسکن را شروع کرده و به آرامی در امتداد خطوط مشخص شده حرکت کنید

۴. پس از اتمام، تصویر سه‌بعدی بر روی صفحه نمایش داده می‌شود

برای سیستم PI:

۱. کویل را به موازات زمین و در ارتفاع ۵-۱۰ سانتی‌متر نگه دارید

۲. با حرکتی آرام و یکنواخت (شبیه به جارو زدن) منطقه را پوشش دهید

۳. به صدای دستگاه توجه کنید (صدای زیر برای طلا، صدای بم برای آهن)

۴. پس از تشخیص هدف، محل را علامت‌گذاری کرده و بررسی کنید

مرحله پنجم: تحلیل نتایج

۱. اهداف شناسایی شده را با توجه به نوع فلز و عمق دسته‌بندی کنید

۲. برای اهداف با اولویت بالا، اسکن دقیق‌تر (با کویل کوچک) انجام دهید

۳. اهداف را با استفاده از GPS دستگاه یا نقشه‌برداری دستی موقعیت‌یابی کنید

۴. قبل از حفاری، از سیستم تصویربرداری سه‌بعدی برای تأیید نهایی استفاده کنید

کاربردهای تخصصی دستگاه

۱. باستان‌شناسی و اکتشافات تاریخی

Titan GER 1000 با سیستم تصویربرداری سه‌بعدی خود، ابزاری قدرتمند برای باستان‌شناسان محسوب می‌شود. این دستگاه می‌تواند:

• سازه‌های مدفون را شناسایی کند

• مقبره‌ها و اتاقک‌های زیرزمینی را نقشه‌برداری کند

• مسیرهای باستانی و دیوارهای مدفون را آشکار سازد

• گورستان‌های باستانی را بدون حفاری شناسایی کند

۲. اکتشاف طلا و فلزات گرانبها

سیستم القای پالس (PI) به طور خاص برای جستجوی طلا طراحی شده است:

• تشخیص رگه‌های طلا در معادن قدیمی

• یافتن شمش‌ها و سکه‌های طلا در اعماق مختلف

• شناسایی خاک‌های دارای طلا (با آنالیز سیگنال)

• تشخیص طلا در کنار سایر فلزات

۳. معدن‌یابی و اکتشافات زمین‌شناسی

سیستم‌های مختلف دستگاه امکان شناسایی موارد زیر را فراهم می‌کنند:

• توده‌های معدنی (آهن، مس، نقره، سرب و روی)

• حفره‌های زیرزمینی و غارهای طبیعی

• لایه‌های آب زیرزمینی (با تغییرات دی‌الکتریک)

• گسل‌ها و شکستگی‌های زمین‌شناسی

۴. کاربری نظامی و امنیتی

• شناسایی تونل‌های زیرزمینی

• کشف انبارهای مخفی سلاح و مهمات

• تشخیص مین‌های زمینی (با سیستم مغناطیس‌سنج)

• بررسی مناطق آلوده به مواد منفجره

۵. بررسی تأسیسات زیرزمینی

• شناسایی کابل‌ها و لوله‌های مدفون

• نقشه‌برداری از سیستم‌های فاضلاب قدیمی

• یافتن مخازن زیرزمینی سوخت

• تشخیص حفره‌های زیر ساختمان‌ها

 تحلیل علمی سیستم‌ها

تحلیل فیزیک سیستم موقعیت‌یاب دوربرد (LRL)

آیا تشخیص فلز از فاصله ۲.۵ کیلومتری ممکن است؟

از منظر فیزیک کلاسیک، پاسخ منفی است. دلیل این امر:

۱. قانون مربع معکوس: شدت میدان مغناطیسی با مجذور فاصله کاهش می‌یابد. میدان مغناطیسی یک توده آهن ۱۰۰۰ کیلوگرمی در فاصله ۱۰۰۰ متری، به حدی ضعیف

است که از نویز مغناطیسی طبیعی زمین (که در حدود ۲۵,۰۰۰ تا ۶۵,۰۰۰ نانوتسلا است) قابل تشخیص نیست.

۲. میدان مغناطیسی فلزات: فلزات غیرمغناطیسی مانند طلا و مس، میدان مغناطیسی قابل توجهی تولید نمی‌کنند. طلا یک عنصر دیامغناطیس است و میدان مغناطیسی

بسیار ضعیفی تولید می‌کند.

۳. اثر سپر: لایه‌های خاک و سنگ، به عنوان یک سپر عمل کرده و میدان‌های ضعیف را جذب می‌کنند.

۴. نویز محیطی: میدان‌های الکترومغناطیسی مصنوعی (خطوط برق، ایستگاه‌های رادیویی، تلفن‌های همراه) و طبیعی (طوفان‌های خورشیدی، رعد و برق) بسیار قوی‌تر از

هر سیگنالی هستند که از یک فلز مدفون ساطع شود.

نتیجه‌گیری علمی:

با توجه به این واقعیات فیزیکی، ادعای تشخیص فلز از فاصله ۲.۵ کیلومتری، از نظر علمی قابل قبول نیست. با این حال، برخی محققان معتقدند که ترکیب موارد زیر ممکن است

عملکرد محدودی ایجاد کند:

• میدان‌های یونی (که در سیستم دوم توضیح داده شد)

• تغییرات در هدایت الکتریکی خاک ناشی از حضور فلزات

• اختلالات در میدان مغناطیسی زمین توسط توده‌های بزرگ فلزی

اما حتی در بهترین حالت، این اثرات بسیار ضعیف بوده و به شدت به شرایط محیطی وابسته هستند.

تحلیل علمی سیستم جستجوی یونی

سیستم یونی بر اساس نظریه حرکت یون‌های فلزی در میدان الکتریکی زمین کار می‌کند. اگرچه این نظریه از نظر تئوری قابل قبول است، اما چالش‌های عملی قابل

توجهی دارد:

۱. غلظت بسیار پایین یون‌ها: تعداد یون‌هایی که از یک فلز مدفون به سطح زمین می‌رسند، بسیار ناچیز است و دستگاه‌های معمولی قادر به تشخیص آنها نیستند.

۲. تداخل با سایر یون‌ها: خاک حاوی میلیون‌ها یون مختلف از مواد معدنی، نمک‌ها و کودهای شیمیایی است که تشخیص یون‌های هدف را بسیار دشوار می‌کنند.

۳. وابستگی به رطوبت: حرکت یون‌ها به شدت به وجود آب در خاک وابسته است و در خاک‌های خشک، این سیستم عملاً غیرقابل استفاده است.

۴. تغییرات روزانه: میدان الکتریکی زمین تحت تأثیر فعالیت‌های خورشیدی تغییر می‌کند و این تغییرات بر حرکت یون‌ها تأثیر می‌گذارند.

تحلیل علمی سیستم تصویربرداری سه‌بعدی (GPR)

سیستم GPR از نظر علمی معتبرترین سیستم در میان ۵ سیستم Titan GER 1000 است. این فناوری در زمین‌شناسی، باستان‌شناسی و مهندسی عمران به طور گسترده

استفاده می‌شود.

اصول GPR:

• امواج رادار با فرکانس ۱۰-۱۰۰۰ مگاهرتز به زمین ارسال می‌شوند

• تغییرات در ثابت دی‌الکتریک خاک باعث بازتاب امواج می‌شود

• زمان بازتاب نشان‌دهنده عمق هدف است

• با ترکیب چندین پروفایل، تصویر سه‌بعدی ایجاد می‌شود

دقت عمق‌یابی:

عمق‌یابی در GPR به عوامل زیر بستگی دارد:

• ثابت دی‌الکتریک خاک (۵ تا ۳۰ برای انواع مختلف خاک)

• رسانایی الکتریکی خاک (خاک‌های رسانا امواج را جذب می‌کنند)

• فرکانس مرکزی آنتن (فرکانس بالاتر = دقت بیشتر اما عمق کمتر)

در Titan GER 1000، ادعای عمق ۴۵ متر برای سیستم GPR بسیار اغراق‌آمیز است. در بهترین شرایط (خاک خشک و شنی)، GPRهای تجاری با فرکانس پایین (۵۰-۱۰۰

مگاهرتز) حداکثر به عمق ۲۰-۳۰ متر نفوذ می‌کنند و این نفوذ با کاهش شدید رزولوشن همراه است.

تحلیل علمی سیستم القای پالس (PI)

سیستم PI از نظر علمی کاملاً معتبر است و یکی از پیشرفته‌ترین فناوری‌های فلزیابی به شمار می‌رود.

مزایای فیزیکی PI نسبت به VLF:

• پاسخ خطی: پاسخ PI به فلزات، مستقل از فرکانس است و بنابراین تحت تأثیر کانی‌های خاک قرار نمی‌گیرد

• زمان فروکش متمایز: هر فلز زمان فروکش مشخصی دارد که امکان تشخیص نوع فلز را فراهم می‌کند

• قدرت نفوذ بالا: پالس‌های قدرتمند می‌توانند به عمق بیشتری نفوذ کنند

چالش‌های سیستم PI:

• حساسیت کمتر به فلزات با رسانایی پایین: مانند طلای خالص

• نیاز به پردازش قدرتمند: برای تحلیل سیگنال‌های پیچیده

• مصرف باتری بالا: به دلیل پالس‌های قدرتمند

گارانتی و خدمات پس از فروش

• گارانتی: ۲ سال (قطعات و نیروی کار)

• پشتیبانی فنی: از طریق ایمیل و تلفن (ساعات کاری آلمان)

• آموزش: ویدئوهای آموزشی در وب‌سایت شرکت

• به‌روزرسانی نرم‌افزار: رایگان از طریق وب‌سایت

• تعمیرات: ارسال به ترکیه یا آلمان (هزینه حمل بر عهده مشتری)

نکات مهم در خرید:

۱. از فروشندگان معتبر خرید کنید

۲. گارانتی کتبی دریافت کنید

۳. از وجود لوازم جانبی کامل (هر دو کویل، آنتن‌ها، سه‌پایه) اطمینان حاصل کنید

۴. از فروشنده بخواهید دستگاه را در حضور شما تست کند

۵. به تاریخ تولید توجه کنید (تولیدات قدیمی‌تر ممکن است مشکلات نرم‌افزاری داشته باشند)

دستگاه ردیاب، نقطه زن و اسکنر آلمانی Titan GER 1000

 نکات کلیدی برای خریداران

۱. برای چه کاربردی به دستگاه نیاز دارید؟

اگر به دنبال یک دستگاه تخصصی طلا هستید، بهتر است گزینه‌های دیگری مانند Minelab GPZ 7000 یا Garrett ATX را بررسی کنید. Titan GER 1000 برای کاربری‌های

مختلف طراحی شده اما در هیچکدام تخصص کامل ندارد.

اگر به دنبال یک دستگاه GPR حرفه‌ای هستید، دستگاه‌های تخصصی مانند OKM Rover C4 یا GSSI SIR-4000 گزینه‌های بهتری هستند.

اگر به دنبال یک دستگاه آموزشی و سرگرمی هستید، این دستگاه برای شما مناسب نیست و بهتر است با یک فلزیاب ساده‌تر شروع کنید.

۲. آیا ادعاهای شرکت واقعی است؟

اکثر کارشناسان مستقل معتقدند که ادعاهای زیر اغراق‌آمیز هستند:

• عمق ۴۵ متر برای سیستم GPR (عمق واقعی حداکثر ۱۰-۱۵ متر)

• برد ۲۵۰۰ متر برای سیستم LRL (از نظر علمی غیرممکن)

• شناسایی طلا از فاصله دور (غیرعلمی)

• ساخت آلمان (مونتاژ در ترکیه)

ادعاهای زیر معقول هستند:

• عملکرد سیستم PI برای تشخیص فلزات

• قابلیت تصویربرداری سه‌بعدی (با محدودیت‌های فنی)

• تشخیص حفره‌ها و غارها (با دقت محدود)

 جمع‌بندی و توصیه نهایی

نقاط قوت دستگاه:

• تنوع سیستم‌ها: ۵ سیستم جستجوی مختلف در یک دستگاه

• سیستم PI پیشرفته: عملکرد خوب در خاک‌های معدنی

• قابلیت تصویربرداری سه‌بعدی: ارائه تصاویر نسبتاً دقیق

• برند معروف: شناخته‌شده در بازار جهانی

• پشتیبانی فنی: وجود نمایندگی‌های فروش در بسیاری از کشورها

نقاط ضعف دستگاه:

• ادعاهای غیرعلمی: عمق و برد واقعی کمتر از ادعا

• کیفیت ساخت متوسط: پلاستیک‌های ارزان‌قیمت و اتصالات ضعیف

• وزن بالا: خسته‌کننده برای کاوش‌های طولانی

• قیمت نامتناسب: نسبت به عملکرد واقعی، گران است

• مشکل در ساخت آلمان: فریب در ادعای ساخت

• عملکرد ضعیف سیستم‌های LRL و یونی: بی‌فایده در عمل

• صفحه نمایش: کیفیت پایین در نور خورشید

امتیاز نهایی (از ۱۰):

توصیه نهایی:

اگر شما یک کاوشگر حرفه‌ای با بودجه بالا هستید که نیاز به دستگاهی همه‌کاره و آماده برای شرایط مختلف دارید، Titan GER 1000 می‌تواند گزینه‌ای قابل بررسی

باشد. اما بهتر است انتظارات خود را کاهش داده و بدانید که:

• سیستم LRL و یونی کارایی چندانی ندارند

• عمق واقعی GPR حدود ۱۰-۱۵ متر است (نه ۴۵ متر)

• تشخیص از فاصله دور تقریباً غیرممکن است

اگر شما یک کاوشگر مبتدی یا متوسط هستید، این دستگاه اصلاً برای شما مناسب نیست. بهتر است با دستگاه‌های ساده‌تر و ارزان‌تر شروع کرده و پس از کسب تجربه،

به سراغ دستگاه‌های حرفه‌ای بروید.

اگر به دنبال یک دستگاه تخصصی طلا یا GPR هستید، بهتر است به جای این دستگاه همه‌کاره، سراغ دستگاه‌های تخصصی بروید که عملکرد اثبات‌شده‌ای دارند.

توصیه نهایی ما: Titan GER 1000 یک دستگاه بحث‌برانگیز با نقاط قوت و ضعف متعدد است. ادعاهای بزرگ بازاریابی آن، انتظارات غیرواقعی ایجاد می‌کنند و بسیاری از

کاربران را ناامید می‌کنند. اگر تصمیم به خرید دارید، حتماً از فروشنده بخواهید دستگاه را به صورت عملی تست کنید و شرایط بازگشت وجه را شفاف دریافت کنید.

سوالات متداول

سوال ۱: آیا Titan GER 1000 واقعاً ساخت آلمان است؟

پاسخ: خیر، قطعات اصلی این دستگاه در ترکیه تولید و مونتاژ می‌شود. دفتر مرکزی شرکت در آلمان است و ادعای “ساخت آلمان” بیشتر یک ترفند بازاریابی است.

سوال ۲: عمق واقعی این دستگاه چقدر است؟

پاسخ: عمق واقعی به شدت به نوع خاک و هدف بستگی دارد:

• سیستم PI: تا ۲ متر برای اهداف کوچک (سکه) و تا ۵ متر برای اهداف بزرگ (شمش)

• سیستم GPR: تا ۱۰ متر در شرایط ایده‌آل (خاک خشک و شنی)

• سیستم LRL: عمق ۴۵ متر ادعا شده اما از نظر علمی قابل اثبات نیست

سوال ۳: آیا این دستگاه برای پیدا کردن طلا مناسب است؟

پاسخ: سیستم PI آن برای جستجوی طلا در خاک‌های معدنی مناسب است، اما دستگاه‌های تخصصی طلا مانند Minelab GPZ 7000 عملکرد بسیار بهتری دارند.

سوال ۴: قیمت واقعی دستگاه چقدر است؟

پاسخ: قیمت جهانی حدود ۶۵۰۰-۷۵۰۰ یورو است، اما در ایران به دلیل تعرفه‌ها و واسطه‌ها، قیمت به حدود ۱۸۰۰۰-۲۰۰۰۰ یورو می‌رسد.

سوال ۵: آیا گارانتی این دستگاه معتبر است؟

پاسخ: گارانتی ۲ ساله توسط شرکت ارائه می‌شود، اما بازگرداندن دستگاه برای تعمیر به ترکیه یا آلمان ممکن است هزینه‌بر و زمان‌بر باشد.

سوال ۶: آیا می‌توانم از این دستگاه در مناطق کوهستانی استفاده کنم؟

پاسخ: بله، اما وزن بالای دستگاه (۸.۶ کیلوگرم) کار را در مناطق کوهستانی دشوار می‌کند.

سوال ۷: آیا دستگاه قابلیت اتصال به کامپیوتر را دارد؟

پاسخ: بله، از طریق کارت حافظه و کابل USB می‌توان داده‌ها را به کامپیوتر منتقل و با نرم‌افزار مخصوص تحلیل کرد.

سوال ۸: چه مدت طول می‌کشد تا نحوه کار با دستگاه را یاد بگیرم؟

پاسخ: تسلط بر سیستم‌های مختلف دستگاه حداقل ۳-۶ ماه تمرین مداوم نیاز دارد. توصیه می‌شود در دوره‌های آموزشی فروشنده شرکت کنید.

سوال ۹: آیا این دستگاه برای مبتدیان مناسب است؟

پاسخ: خیر، این دستگاه برای کاربران حرفه‌ای طراحی شده و مبتدیان معمولاً با آن دچار سردرگمی می‌شوند.

سوال ۱۰: بهترین دستگاه جایگزین با قیمت مناسب‌تر چیست؟

پاسخ: Nokta Makro Invenio (~۴۵۰۰ دلار) یا Minelab CTX 3030 (~۳۰۰۰ دلار) گزینه‌های خوبی با قیمت مناسب‌تر هستند.

سوال ۱۱: آیا استفاده از این دستگاه در ایران قانونی است؟

پاسخ: استفاده از دستگاه‌های GPR و فلزیاب در ایران نیاز به مجوز از سازمان میراث فرهنگی و گردشگری دارد. استفاده غیرمجاز ممکن است پیگرد قانونی داشته باشد.

سوال ۱۲: آیا دستگاه می‌تواند بین طلا و سایر فلزات تفاوت قائل شود؟

پاسخ: سیستم PI تا حدودی می‌تواند نوع فلز را تشخیص دهد، اما دقت آن ۱۰۰٪ نیست و برای تأیید نهایی نیاز به آزمایش‌های دیگر است.

کلام پایانی

Titan GER 1000 یک دستگاه جذاب با ادعاهای بزرگ است که می‌تواند برای کاوشگران حرفه‌ای با بودجه بالا جذاب باشد. اما مهم است که با دیدی باز و انتظاراتی واقع‌گرایانه

به سراغ آن بروید. این دستگاه یک ابرقدرت نیست و به آنچه در تبلیغات وعده داده می‌شود، نمی‌رسد. با این حال، سیستم PI و GPR آن می‌توانند در شرایط مناسب، عملکرد

قابل قبولی داشته باشند.

توصیه ما این است که قبل از خرید حتماً با کاربران واقعی دستگاه مشورت کنید، دستگاه را به صورت عملی تست کنید و از فروشنده ضمانت کتبی برای بازگشت وجه دریافت

کنید. همچنین، به خاطر داشته باشید که در کاوش‌های تاریخی، هیچ دستگاه جایگزین تجربه، دانش و صبر یک کاوشگر حرفه‌ای نمی‌شود.

موفقیت در کاوش، حاصل ترکیب دانش، تجربه و ابزار مناسب است. Titan GER 1000 تنها یکی از این ابزارهاست.
